PE Deckensegel viereckig rechtwinklig von Müller Akustik

Wir liefern Ihnen nicht nur die passenden Deckensegel in den unterschiedlichen Farben und Formen, sondern auch das passende Zubehörmaterial für die einfache und effektive Montage.

Alle unsere Solo-Standardformate wie:

• Ecophon Solo Square (1200×1200)
• Ecophon Solo Rectangle (1800×1200)
• Ecophon Solo Rectangle (2400×1200)
• Ecophon Solo Circle (Ø 800×40)
• Ecophon Solo Circle (Ø 1200×40)
• Ecophon Solo Circle XL Format (Ø 1600)
• Ecophon Solo Baffle (1200×300)
• sowie auf Wunsch Solo Ellipse, Oktagon, Eptagon, Hexagon, Pentagon und Triangel

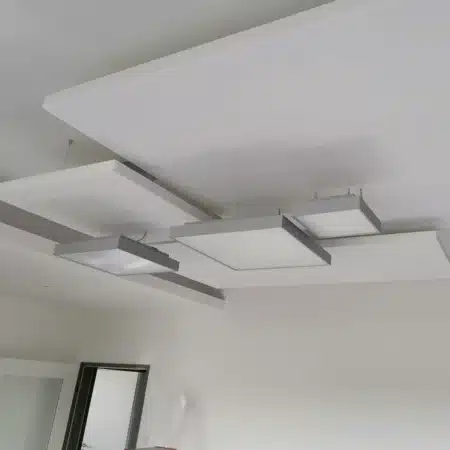

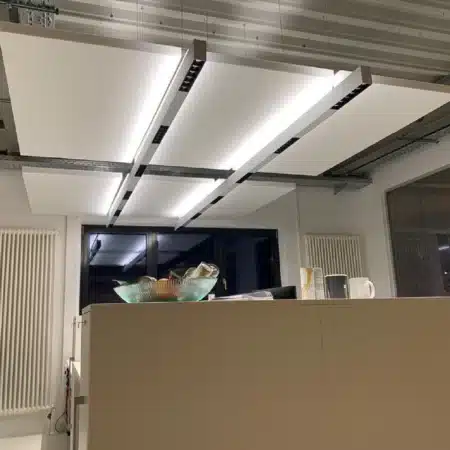

können über die Connect justierbare Seilabhängung oder die starre Direktbefestigung montiert werden. Unsere Deckensegel aus recyceltem Glas mit pflanzenbasierendem Bindemittel haben eine hochwertige Oberfläche mit farbbeschichteten Kanten, die eine einfache Montage mit dem patentierten Zubehör ermöglichen. Durch die hohe Steifigkeit der Deckensegel können zusätzliche Durchdringungen für übereinanderliegende Deckensegel hergestellt werden. Auch Deckenleuchten können problemlos durchgeführt oder mithilfe von Leuchtenausschnitten in die Deckensegel integriert werden.

Welche Verpackungsgrößen und Montagesets brauche ich zum Montieren der Deckensegel?

Wir empfehlen die passenden WB Akustik Montagesets für die Abhängung ihrer Deckensegel. Hier sind alle nötigen Komponenten bereits für das von Ihnen gewünschte Deckensegelpaket enthalten. Wir empfehlen die Montage mit justierbaren Seilabhängern. Diese Montageart ist äußerst flexibel und lässt verschiedene Abhängehöhen und horizontale Neigungen zu.

• Die Ecophon Solo Rectangle Elemente (1800x1200x40mm) wiegen ca. 8,5kg. Die Verpackungseinheit der Deckensegel beträgt 2 Stück. Zur Befestigung für 1 Deckensegel benötigen Sie 6 justierbare Seilabhängungen, 6 Connect Absorberanker und 6 Universaldübel zur Befestigung in der Decke. Daher beinhalten unsere Montagekits ausreichend Zubehör für beide Elemente.
• Die Ecophon Solo Rectangle Elemente (2400x1200x40mm) wiegen ca. 11,5kg. Die Verpackungseinheit der Deckensegel beträgt 2 Stück. Zur Befestigung für 1 Deckensegel benötigen Sie 6 justierbare Seilabhängungen, 6 Connect Absorberanker und 6 Universaldübel zur Befestigung in der Decke. Daher beinhalten unsere Montagekits ausreichend Zubehör für beide Elemente.
• Die Ecophon Solo Square Elemente (1200x1200x40mm) wiegen ca. 6kg. Die Verpackungseinheit der Deckensegel beträgt 4 Stück. Zur Befestigung für 1 Deckensegel benötigen Sie 4 justierbare Seilabhängungen, 4 Connect Absorberanker und 4 Universaldübel zur Befestigung in der Decke. Daher beinhalten unsere Montagekits ausreichend Zubehör für alle vier Elemente.

Was ist nach der Anlieferung ihrer Deckensegel zu beachten?

Nach Anlieferung der verpackten Deckensegel und des Zubehörs sollten die Pakete trocken, frostfrei und flach lagern. Bitte prüfen Sie vor Beginn der Arbeiten, ob die Deckensegel beschädigt sind und ob das Zubehörmaterial vollständig vorhanden ist. Sollte widererwartend durch einen Transportschaden die Ober- oder Unterfläche beschädigt sein, kann das Element problemlos trotzdem verwendet werden, da die hochwertigen Oberflächen beidseitig verwendet werden können, so dass die Beschädigungsfläche zur Oberdeckenseite hin angebracht werden kann.

Der Einbau von Deckensegeln, Wandabsorbern und Akustikdecken ist erst nach Beendigung der Putz- und Estricharbeiten durchzuführen. Der Raum muss sich in einem trockenen Zustand befinden. Fenster und Türen müssen eingebaut sein, damit die entsprechende Luftfeuchtigkeit eine fachliche Verlegung zulässt. Als Kennwert gilt eine relative Luftfeuchtigkeit von <70% RH, bei einer Bezugstemperatur von 25°C.

Meistertipp – Wichtige Hinweise zur Montage von Deckensegeln

Bei der Auswahl eines Deckensystems oder Schallschutzelementen muss stets auf die Temperaturbedingungen und die Luftfeuchtigkeit in den auszustattenden Räumen geachtet werden. Bitte berücksichtigen Sie hier die Informationsseite „Klimaeinfluss“. Vor Beginn der Montage sollten Sie die Bedienungsanleitung, die Produktinformationen, die Montageskizzen zur Hand haben und verstehen.

Montage mit justierbaren Seilabhängern

Wir empfehlen vor Beginn der Bohrarbeiten sämtliche nötigen Abhängepunkte an der Rohdecke mit einem Bleistift anzuzeichnen. Hierfür geeignet sind entsprechende Lasergeräte, Schnüre oder die Einmessung mit einem Gliedermaßstab. Beachten Sie bitte unbedingt vor dem Erstellen der Bohrlöcher die nötige Bohrlochstärke und die entsprechende Anschlagtiefe einzustellen. Stellen Sie sicher, dass z.B. keine Elektro-, Abwasser-, Wasser- oder Stahlteile der Deckenbewehrung im Bereich des zu erstellenden Bohrlochs vorhanden sind, um Beschädigungen auszuschließen. Hier könnten Revisionszeichnungen und eventuell auch geeignete Sondierungsgeräte behilflich sein.

Bitte verwenden Sie ausschließlich zugelassene Befestigungsmittel für die Abhängung ihrer Deckensegel. Für die verschiedenen vorhandenen Decken, z.B. Holzbalken-, Beton- und Hohlsteinkammerdecken sind unterschiedliche Befestigungsmittel zu verwenden. Die einzelnen Befestigungsmittel haben für die verschiedenen Anwendungsbereiche separate Zulassungen. Hier stehen wir Ihnen gerne für weitere Fragen zur Verfügung. Bedienungsanleitung der entsprechenden elektrischen Geräte prüfen, Bohrlöcher entsprechend der Bedienungsanleitung der Dübel setzen (Bohrlöcher sind vom Bohrmehl zu reinigen). Kunststoffdübel sind für die Montage in Decken ungeeignet. Dübel nur entsprechend der zugelassenen Eigenschaften verwenden. Nach dem Setzen der Dübel Zugversuch und Prüfung durchführen um zu prüfen ob der Dübel hält.

Anschließend die Deckensegel einzeln aus dem Karton nehmen und auf Transportschäden kontrollieren. Unter Berücksichtigung der mitgelieferten Schablone, die Abhängepunkte auf dem Element mit Bleistift anzeichnen. Hierfür die Schablone seitlich anlegen. Den Mittelpunkt anzeichnen und durch Verschieben die Befestigungspunkte anzeichnen. Die Absorberanker händisch oder per Elektroschrauber bis zum Anschlag (nicht weiter) eindrehen. Die justierbaren Seilabhängungen in die vorhandenen Deckendübel einziehen und die Absorberanker befestigen.

Die Seilabhängung auf die gewünschte Höhe ziehen und das Deckensegel mithilfe einer Wasserwaage mit Laser auf die gewünschte Lage ausrichten. Das überschüssige Seil kann mit einer Schlaufe zusammengelegt werden. Bitte beachten sie die Montageskizze und das Montagevideo.

Montage mit Paneelbefestigungsbügel und Spiralanker

Bei geringeren Arbeitshöhen empfiehlt sich die Montage mit justierbaren Direktbefestigungen. Montage erfolgt vom Grundsatz her mit justierbarer Seilabhängung. Für das Anzeichnen empfehlen wir ebenfalls die mitgelieferte Kartonschablone. Die gelieferten Befestigungsbügel werden auf das Deckensegel aufgelegt. Das Bohrloch befindet sich im Kreuzungspunkt. Die Befestigungsbügel mit jeweils 2 Spiralankern am Deckensegel befestigen. Die justierbaren Direktbefestiger an der Rohdecke befestigen (Hinweise bei justierbaren Seilabhängern beachten). Die Deckensegel mit den montierten Befestigungsbügeln in die Direktbefestigung einsetzen. Bitte beachten sie die Montageskizze und das Montagevideo.

Allgemeine Hinweise zur Eigenmontage von Deckensegeln.

Generell empfehlen wir, die Installation unserer Akustikelemente durch unser Montageteam durchführen zu lassen. Durch die geschulten Mitarbeiter können innerhalb von kurzer Zeit sämtliche Akustikelemente montiert werden. Aus finanzieller Hinsicht lohnt es sich kaum, Schallschutzelemente selber zu montieren.

Wer sich jedoch für die Selbstmontage entscheidet, sollte die nachfolgenden Punkte beachten:

• Wir haften nicht für nichttragfähige Untergründe, sowie für unsachgemäße Montage.
• Bei Beschädigung der Kleinteile sind diese nicht mehr zu verwenden.
• Durch unsachgemäße Montage können Gewährleistungsansprüche und Garantien vom Hersteller unwirksam werden.
• Vor Ausführung der Arbeiten über die Arbeitssicherheitsvorschriften informieren und die persönliche Schutzausrüstung anlegen.
• Sämtliche Arbeitsgeräte prüfen und auf die entsprechenden Zulassungen achten.
• Kontrolle des Untergrundes und vor Verwendung von zugelassenen und für den Anwendungsbereich fachgerechte Montagebefestigungen, Abhängepunkte und Lage nach den entsprechenden Montageskizzen anbringen und montieren.
• Bei der Montage mit Leitern, Tritten und Arbeitsbühnen auf die entsprechenden Vorschriften achten.
