Das Deckensegel Solo Baffle von Ecophon ist hervorragend für kleine Räume geeignet, in denen kein Raumvolumen verschenkt werden soll. Aber auch in großen Räumen kommen die Akustik Baffel zum Einsatz und sorgen für ein angenehmes Raumklima. Die Akustik Baffels werden in der vorteilhaften Größe von 1200 x 300 x 40 mm ausgeliefert und stehen in mehreren ansprechenden Farben zur Verfügung. Das klassiche White Frost passt sich jeder Inneneinrichtung an und bleibt dabei so dezent, dass die Akustik Baffel den Raum optisch nicht dominieren. Mit unseren gesetzten und qualitativ hochwertigen Akutex FT Farben Misty Rose, Pale Garden, Pure Olive, Silent Sand, Silver Shadow, Soft Slate, Vanilla Dream und Volcanic Dust als weitere Auswahlmöglichkeiten, können Sie die Akustik Baffel auch in Ihrem Lieblingsfarbton oder passend zu Einrichtungsgegenständen bzw. Bodenbelag bestellen. Und auch die Umweltaspekte der Akustik Baffels fallen positiv aus: Der Hersteller Ecophon legt bei seinen Produkten wie dem Solo Baffle einen großen Wert auf die Umweltverträglichkeit. Deshalb hat jedes seine eigene Environmental Product Declaration® (EPD) – eine Deklaration gemäß ISO 14025 und EN 15804 – die alle wichtigen Umweltaspekte des Produkts während seiner Lebenszeit darlegt.
Ab: 826,10 €
- Beschreibung
- Zusätzliche Informationen
- Produktsicherheit
- Datenblatt / Montageanleitung
- Frag den Meister
- Farben
- Für unsere Umwelt
Beschreibung
Die Ecophon Solo™ Baffle wurden für alle Bereiche konzipiert, in denen die Installation von herkömmlichen Akustikelementen an der Decke nicht oder nur erschwert möglich ist. Hierzu zählen beispielsweise kleine Räume, deren Volumen erhalten bleiben soll. Auch für Decken, die von Balken oder Rundungen durchbrochen werden, sind unsere Akustik Baffel als Baffeldecke eine hervorragende Lösung. Durch oben liegende Fenster eingebrachtes Tageslicht oder das Licht von Deckenleuchten kann mit den Akustik Baffels weiterhin ungehindert einströmen und den Raum erhellen. Wurden sogenannte TABS (thermoaktive Bauteilsysteme) als Kühlsystem ausgewählt, können die Akustik Baffels problemlos zusätzlich zu den Rohren an der Decke angebracht werden. Die flexiblen Möglichkeiten der Installation machen diese in jedem Fall unkompliziert möglich, da zur Abhängung zwei verschiedene Systeme zum Einsatz kommen können:

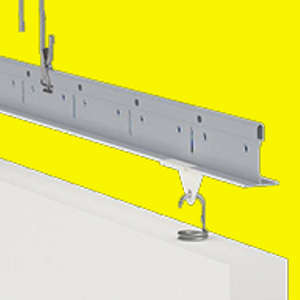

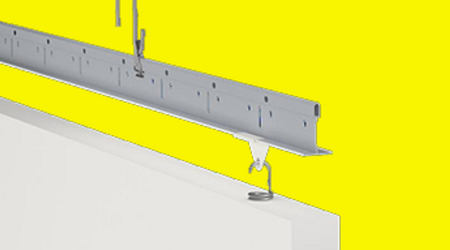

- das Connect™ Baffel Profil als justierbare Seilabhängung oder

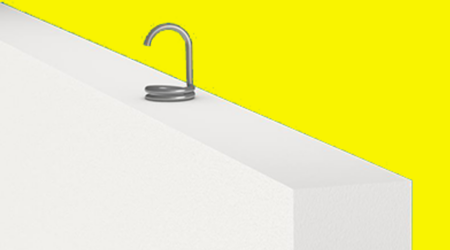

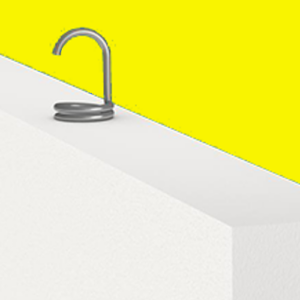

- das Connect™ Unterkonstruktionssystem bestehend aus der Ecophon Solo™ Baffle, passenden Haken und dem dazugehörigen Connect™ Montagezubehör.

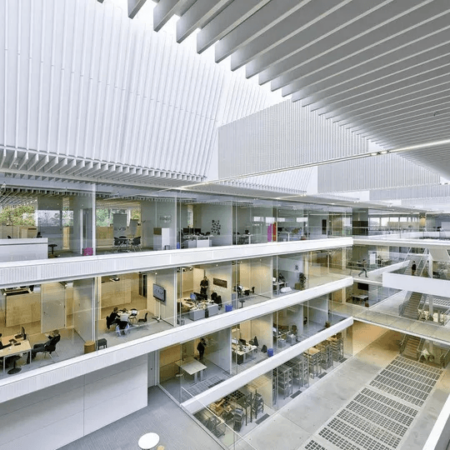

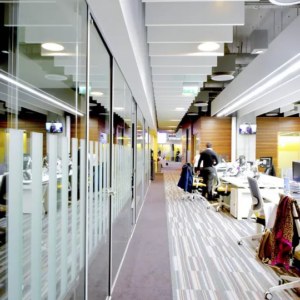

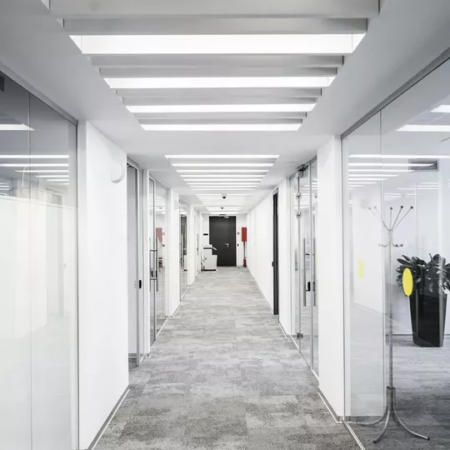

Neben der großflächigen Anbringung an der Decke sind unsere Akustik Baffel auch als schallabsorbierende und zugleich dekorative Raumteiler einsetzbar. Besonders in Großraumbüros teilen sich oftmals viele Mitarbeiter einen Bereich. Mit den hängenden Akustik Baffels können die einzelnen Arbeitsplätze optisch und akustisch voneinander getrennt werden, ohne dabei den oftmals wertvollen Bodenraum zu nutzen. Farblich auf die Möblierung abgestimmt oder in den Farben des Firmenlogos verleihen sie dem Raum außerdem eine individuelle Atmosphäre mit hohem Wiedererkennungswert. Doch auch in Bibliotheken und andere öffentliche Einrichtungen, in denen Konzentration und Privatsphäre wünschenswert sind, passen die Akustik Baffel perfekt.
Das Gewicht der Akustik Baffel beträgt ca. 2-3 kg/m. Die Baffel ist aus Glaswolle hergestellt. Die sichtbaren Oberflächen sind mit der Farbbeschichtung Akutex™ FT versehen – die Kanten sind rechtwinklig und ebenfalls farbbeschichtet. Das System ist leicht demontierbar.
Zusätzliche Informationen
Größe | 120 × 30 × 4 cm |
---|---|
Farbe | White Frost |
Farbpalette | Akutex |
Material | Glaswolle |
Hersteller | Ecophon |
Lieferumfang | 10 |
Montagezubehör | Ecophon Solo Baffle mit Montagezubehör, Ecophon Solo Baffle ohne Montagezubehör |
Form | rechteckig |
Marke | Ecophon |
Frag den Meister - Tipps und Tricks zur Montage von Deckensegeln
Wir liefern Ihnen nicht nur die passenden Deckensegel in den unterschiedlichen Farben und Formen, sondern auch das passende Zubehörmaterial für die einfache und effektive Montage.
Alle unsere Solo-Standardformate wie:
- Ecophon Solo Square (1200×1200)
- Ecophon Solo Rectangle (1800×1200)
- Ecophon Solo Rectangle (2400×1200)
- Ecophon Solo Circle (Ø 800×40)
- Ecophon Solo Circle (Ø 1200×40)
- Ecophon Solo Circle XL Format (Ø 1600)
- Ecophon Solo Baffle (1200×300)
- sowie auf Wunsch Solo Ellipse, Oktagon, Eptagon, Hexagon, Pentagon und Triangel
können über die Connect justierbare Seilabhängung oder die starre Direktbefestigung montiert werden. Unsere Deckensegel aus recyceltem Glas mit pflanzenbasierendem Bindemittel haben eine hochwertige Oberfläche mit farbbeschichteten Kanten, die eine einfache Montage mit dem patentierten Zubehör ermöglichen. Durch die hohe Steifigkeit der Deckensegel können zusätzliche Durchdringungen für übereinanderliegende Deckensegel hergestellt werden. Auch Deckenleuchten können problemlos durchgeführt oder mithilfe von Leuchtenausschnitten in die Deckensegel integriert werden.
Welche Verpackungsgrößen und Montagesets brauche ich zum Montieren der Deckensegel?
Wir empfehlen die passenden WB Akustik Montagesets für die Abhängung ihrer Deckensegel. Hier sind alle nötigen Komponenten bereits für das von Ihnen gewünschte Deckensegelpaket enthalten. Wir empfehlen die Montage mit justierbaren Seilabhängern. Diese Montageart ist äußerst flexibel und lässt verschiedene Abhängehöhen und horizontale Neigungen zu.
- Die Ecophon Solo Rectangle Elemente (1800x1200x40mm) wiegen ca. 8,5kg. Die Verpackungseinheit der Deckensegel beträgt 2 Stück. Zur Befestigung für 1 Deckensegel benötigen Sie 6 justierbare Seilabhängungen, 6 Connect Absorberanker und 6 Universaldübel zur Befestigung in der Decke. Daher beinhalten unsere Montagekits ausreichend Zubehör für beide Elemente.
- Die Ecophon Solo Rectangle Elemente (2400x1200x40mm) wiegen ca. 11,5kg. Die Verpackungseinheit der Deckensegel beträgt 2 Stück. Zur Befestigung für 1 Deckensegel benötigen Sie 6 justierbare Seilabhängungen, 6 Connect Absorberanker und 6 Universaldübel zur Befestigung in der Decke. Daher beinhalten unsere Montagekits ausreichend Zubehör für beide Elemente.
- Die Ecophon Solo Square Elemente (1200x1200x40mm) wiegen ca. 6kg. Die Verpackungseinheit der Deckensegel beträgt 4 Stück. Zur Befestigung für 1 Deckensegel benötigen Sie 4 justierbare Seilabhängungen, 4 Connect Absorberanker und 4 Universaldübel zur Befestigung in der Decke. Daher beinhalten unsere Montagekits ausreichend Zubehör für alle vier Elemente.
Was ist nach der Anlieferung ihrer Deckensegel zu beachten?
Nach Anlieferung der verpackten Deckensegel und des Zubehörs sollten die Pakete trocken, frostfrei und flach lagern. Bitte prüfen Sie vor Beginn der Arbeiten, ob die Deckensegel beschädigt sind und ob das Zubehörmaterial vollständig vorhanden ist. Sollte widererwartend durch einen Transportschaden die Ober- oder Unterfläche beschädigt sein, kann das Element problemlos trotzdem verwendet werden, da die hochwertigen Oberflächen beidseitig verwendet werden können, so dass die Beschädigungsfläche zur Oberdeckenseite hin angebracht werden kann.
Der Einbau von Deckensegeln, Wandabsorbern und Akustikdecken ist erst nach Beendigung der Putz- und Estricharbeiten durchzuführen. Der Raum muss sich in einem trockenen Zustand befinden. Fenster und Türen müssen eingebaut sein, damit die entsprechende Luftfeuchtigkeit eine fachliche Verlegung zulässt. Als Kennwert gilt eine relative Luftfeuchtigkeit von <70% RH, bei einer Bezugstemperatur von 25°C.
Meistertipp – Wichtige Hinweise zur Montage von Deckensegeln
Bei der Auswahl eines Deckensystems oder Schallschutzelementen muss stets auf die Temperaturbedingungen und die Luftfeuchtigkeit in den auszustattenden Räumen geachtet werden. Bitte berücksichtigen Sie hier die Informationsseite „Klimaeinfluss“. Vor Beginn der Montage sollten Sie die Bedienungsanleitung, die Produktinformationen, die Montageskizzen zur Hand haben und verstehen.
Montage mit justierbaren Seilabhängern
Wir empfehlen vor Beginn der Bohrarbeiten sämtliche nötigen Abhängepunkte an der Rohdecke mit einem Bleistift anzuzeichnen. Hierfür geeignet sind entsprechende Lasergeräte, Schnüre oder die Einmessung mit einem Gliedermaßstab. Beachten Sie bitte unbedingt vor dem Erstellen der Bohrlöcher die nötige Bohrlochstärke und die entsprechende Anschlagtiefe einzustellen. Stellen Sie sicher, dass z.B. keine Elektro-, Abwasser-, Wasser- oder Stahlteile der Deckenbewehrung im Bereich des zu erstellenden Bohrlochs vorhanden sind, um Beschädigungen auszuschließen. Hier könnten Revisionszeichnungen und eventuell auch geeignete Sondierungsgeräte behilflich sein.
Bitte verwenden Sie ausschließlich zugelassene Befestigungsmittel für die Abhängung ihrer Deckensegel. Für die verschiedenen vorhandenen Decken, z.B. Holzbalken-, Beton- und Hohlsteinkammerdecken sind unterschiedliche Befestigungsmittel zu verwenden. Die einzelnen Befestigungsmittel haben für die verschiedenen Anwendungsbereiche separate Zulassungen. Hier stehen wir Ihnen gerne für weitere Fragen zur Verfügung. Bedienungsanleitung der entsprechenden elektrischen Geräte prüfen, Bohrlöcher entsprechend der Bedienungsanleitung der Dübel setzen (Bohrlöcher sind vom Bohrmehl zu reinigen). Kunststoffdübel sind für die Montage in Decken ungeeignet. Dübel nur entsprechend der zugelassenen Eigenschaften verwenden. Nach dem Setzen der Dübel Zugversuch und Prüfung durchführen um zu prüfen ob der Dübel hält.
Anschließend die Deckensegel einzeln aus dem Karton nehmen und auf Transportschäden kontrollieren. Unter Berücksichtigung der mitgelieferten Schablone, die Abhängepunkte auf dem Element mit Bleistift anzeichnen. Hierfür die Schablone seitlich anlegen. Den Mittelpunkt anzeichnen und durch Verschieben die Befestigungspunkte anzeichnen. Die Absorberanker händisch oder per Elektroschrauber bis zum Anschlag (nicht weiter) eindrehen. Die justierbaren Seilabhängungen in die vorhandenen Deckendübel einziehen und die Absorberanker befestigen.
Die Seilabhängung auf die gewünschte Höhe ziehen und das Deckensegel mithilfe einer Wasserwaage mit Laser auf die gewünschte Lage ausrichten. Das überschüssige Seil kann mit einer Schlaufe zusammengelegt werden. Bitte beachten sie die Montageskizze und das Montagevideo.
Montage mit Paneelbefestigungsbügel und Spiralanker
Bei geringeren Arbeitshöhen empfiehlt sich die Montage mit justierbaren Direktbefestigungen. Montage erfolgt vom Grundsatz her mit justierbarer Seilabhängung. Für das Anzeichnen empfehlen wir ebenfalls die mitgelieferte Kartonschablone. Die gelieferten Befestigungsbügel werden auf das Deckensegel aufgelegt. Das Bohrloch befindet sich im Kreuzungspunkt. Die Befestigungsbügel mit jeweils 2 Spiralankern am Deckensegel befestigen. Die justierbaren Direktbefestiger an der Rohdecke befestigen (Hinweise bei justierbaren Seilabhängern beachten). Die Deckensegel mit den montierten Befestigungsbügeln in die Direktbefestigung einsetzen. Bitte beachten sie die Montageskizze und das Montagevideo.
Allgemeine Hinweise zur Eigenmontage von Deckensegeln.
Generell empfehlen wir, die Installation unserer Akustikelemente durch unser Montageteam durchführen zu lassen. Durch die geschulten Mitarbeiter können innerhalb von kurzer Zeit sämtliche Akustikelemente montiert werden. Aus finanzieller Hinsicht lohnt es sich kaum, Schallschutzelemente selber zu montieren.
Wer sich jedoch für die Selbstmontage entscheidet, sollte die nachfolgenden Punkte beachten:
- Wir haften nicht für nichttragfähige Untergründe, sowie für unsachgemäße Montage.
- Bei Beschädigung der Kleinteile sind diese nicht mehr zu verwenden.
- Durch unsachgemäße Montage können Gewährleistungsansprüche und Garantien vom Hersteller unwirksam werden.
- Vor Ausführung der Arbeiten über die Arbeitssicherheitsvorschriften informieren und die persönliche Schutzausrüstung anlegen.
- Sämtliche Arbeitsgeräte prüfen und auf die entsprechenden Zulassungen achten.
- Kontrolle des Untergrundes und vor Verwendung von zugelassenen und für den Anwendungsbereich fachgerechte Montagebefestigungen, Abhängepunkte und Lage nach den entsprechenden Montageskizzen anbringen und montieren.
- Bei der Montage mit Leitern, Tritten und Arbeitsbühnen auf die entsprechenden Vorschriften achten.
Haftungsausschluss
Der Besteller kann über die ihm in diesen Bestimmungen zugestandenen Ansprüche hinaus keine Ersatzansprüche, insbesondere keine Ansprüche auf Schadensersatz, auch nicht aus außervertraglicher Handlung oder sonstiger Rechte wegen etwaiger Nachteile, die mit der Montage zusammenhängen, gegen den Lieferer geltend machen, gleichgültig auf welchen Rechtsgrundlagen er sich beruft. Dieser Haftungsausschluss gilt auch bei grober Fahrlässigkeit. Der Ersatz von reinen Vermögensschäden d.h. von Montagefirmen oder Verschiebung der Fertigstellung oder entgangenem Gewinn, wird durch die allgemeinen Grundsätze von Treu und Glauben, etwa in den Fällen der Unverhältnismäßigkeit zwischen Höhe des Montagepreises und Schadenshöhe, begrenzt. Der Haftungsausschluss gilt ferner nicht in den Fällen, in denen nach Produkthaftungsgesetz bei Fehlern der Montage für Personenschäden oder Sachschäden an privat genutzten Gegenständen gehaftet wird. Er gilt auch nicht bei Fehlen von Eigenschaften, die ausdrücklich zugesichert sind, wenn die Zusicherung gerade bezweckt hat, den Besteller gegen Schäden, die nicht am montierten Gegenstand selbst entstanden sind, abzusichern.
Nachhaltigkeit und Verantwortung für die Umwelt
Erstens achtet der Hersteller Ecophon darauf, dass volle Transparenz bei seinen Produkten, in Hinblick auf deren Umweltauswirkungen gegeben ist. Zweitens werden sämtliche Maßnahmen ausgewiesen, welche zur Senkung der Umweltbelastung beitragen.
Alles für den Nachweis eines nahezu vollständig nachhaltigen Lebenszyklus der Ecophon Akustikprodukte.
Akustikdeckenplatten aus 70% aus recyceltem Glas und pflanzenbasiertem Bindemittel
Der verantwortungsvolle Umgang mit Rohstoffen zeichnet die Produkte der Marke Ecophon aus. Ecophon ist branchenweit führend und verbessert sich stets in der belastungsfreien Verarbeitung und der Nutzung umweltfreundlicher Rohstoffe, da anstatt eines erdölbasiertem Klebers auf ein pflanzliches Bindemittel umgestellt wurde. Materialreste werden vom Hersteller zu Absorptionsmaterial verarbeitet anstatt auf dem Recyclinghof oder der Mülldeponie zu landen.
Recycling unterstützt den nachhaltig ausgelegten Produktlebenszyklus der Ecophon Produkte
Ecophon übernimmt die Verantwortung für den gesamten Lebenszyklus der angebotenen Produkte. Durch ein eigens aufgesetztes Recyclingprogramm nimmt Ecophon in Zukunft sämtliche Glaswolle Produkte der dritten Generation zurück und verwertet sie zu EcoDrain, einem Drainagematerial welches in der Landwirtschaft genutzt wird um den Wasserablauf auf großen Ackerflächen zu unterstützen.
