Durch die individuelle Größe der Rahmen lässt sich dabei der Dämmeffekt perfekt auf die Akustik Ihres Raumes anpassen. Und sollte der Wunsch nach Veränderung stärker sein als das Motiv im Rahmen, verleihen wir Ihren Ideen jederzeit neuen Ausdruck: Die hochwertigen Drucke aus umweltfreundlichem Material werden auf Maß gefertigt und können im Handumdrehen von jedermann gewechselt werden.

Ab: 579,00

Produkt enthält: 1 Stück

Lieferzeit: 4-6 Wochen

Leeren

Beschreibung

Ein schallreduzierendes Wandbild nach Maß ist die besonders flexible Anwendungsform im Akustik-Baukasten. Ob klein- oder großformatig: Basierend auf dem ausgeklügelten thamm txframe-System, ist ein akustisch wirksames Wandbild die einfachste und günstigste Art, wirksame Schallreduzierung mit dekorativem Wandschmuck zu verbinden.

Zusätzliche Informationen

Größe 80 × 80 cm
Hersteller

Thamm

Lieferumfang

1

Größe

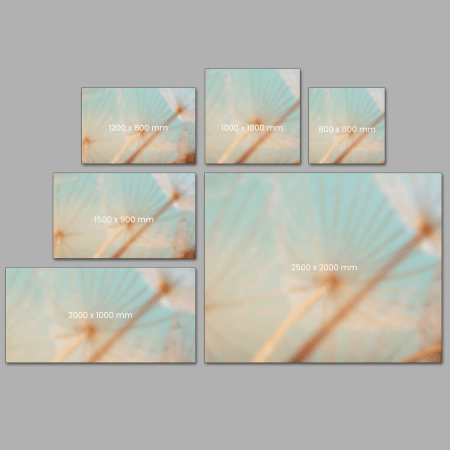

800×800, 1.000×1.000, 1.200×800, 1.500×900, 2.000×1.000, 2.500×2.000

Form

quadratisch, rechteckig

Datenblätter folgen

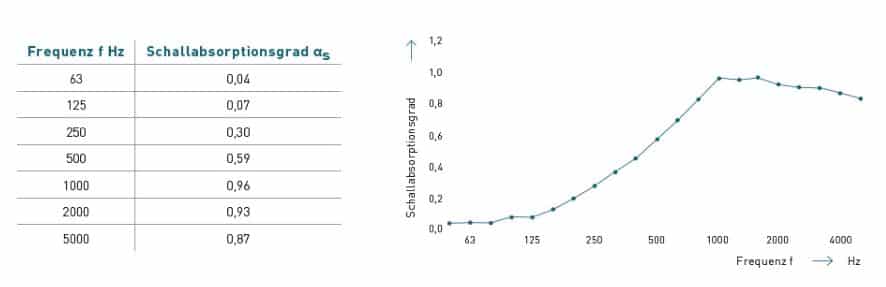

absorption thamm wandbild

Frag den Meister - Tipps und Tricks zur Montage von Wandabsorbern und Wandpaneelen

Was ist bei der Montage von akustischen Wandabsorbern und Wandpaneelen zu beachten?

Wir liefern Ihnen nicht nur die passenden Wandabsorber in den unterschiedlichen Farben und Formen, sondern auch das passende Zubehörmaterial für die einfache und effektive Montage.

Alle unsere Ecophone Akusto One SQ Standardformate in den Größen:

werden über das mitgelieferte Montageset bestehend aus Connect One Haken oder mithilfe des Connect One Profil und Connect One Absorberanker montiert. Unsere Wandabsorber sind aus recyceltem Glas und pflanzenbasierendem Bindemittel hergestellt, wobei die sichtbaren Oberflächen mit einer Textiloberfläche (Texona) in verschiedenen Farben oder mit Farbbeschichtung versehen sind. Die Rückseite der Absorber ist mit einem Flies versehen. Sämtliche Kanten sind rechtwinklig farbbeschichtet in weiß oder grau.

Tipps vom Trockenbau Meisterbetrieb

Welche Verpackungsgrößen und Montagesets brauche ich zum Montieren der Wandabsorber?

Wir empfehlen das mitgelieferte WB Akustik Montageset. Hier sind alle nötigen Komponenten bereits für den von Ihnen gewünschten akustischen Wandabsorber enthalten. Die Wandabsorber können mit dem Connect One Haken oder mit Connect One Profil und Connect One Absorberanker befestigt werden. Das Gewicht der einzelnen Elemente beträgt zwischen 2kg und 4,5kg und ist dementsprechend leicht händelbar und gut zu montieren.

  • Die Verpackungseinheit der Ecophone Akusto One SQ (600x600x40mm) beträgt 4 Stück. Zur Befestigung für 1 Wandabsorber benötigen Sie 2 Connect One Haken, oder 2 Connect One Profil mit 4 Connect Absorberankern. Daher beinhalten unsere Montagekits ausreichend Zubehör für alle vier Elemente. Da die Befestigung per Schrauben von Wand zu Wand unterschiedlich ist, sind Diese nicht im Montagekit enthalten. Die Schrauben können jedoch im Shop unter Montagezubehör bestellt werden.
  • Die Verpackungseinheit der Ecophone Akusto One SQ (1200x300x40mm) beträgt 4 Stück. Zur Befestigung für 1 Wandabsorber benötigen Sie 2 Connect One Haken, oder 2 Connect One Profil mit 4 Connect Absorberankern. Daher beinhalten unsere Montagekits ausreichend Zubehör für alle vier Elemente. Da die Befestigung per Schrauben von Wand zu Wand unterschiedlich ist, sind Diese nicht im Montagekit enthalten. Die Schrauben können jedoch im Shop unter Montagezubehör bestellt werden.
  • Die Verpackungseinheit der Ecophone Akusto One SQ (1200x600x40mm) beträgt 4 Stück. Zur Befestigung für 1 Wandabsorber benötigen Sie 2 Connect One Haken, oder 2 Connect One Profil mit 4 Connect Absorberankern. Daher beinhalten unsere Montagekits ausreichend Zubehör für alle vier Elemente. Da die Befestigung per Schrauben von Wand zu Wand unterschiedlich ist, sind Diese nicht im Montagekit enthalten. Die Schrauben können jedoch im Shop unter Montagezubehör bestellt werden.
  • Die Verpackungseinheit der Ecophone Akusto One SQ (Ø600x40mm) beträgt 4 Stück. Zur Befestigung für 1 Wandabsorber benötigen Sie 2 Connect One Haken, oder 2 Connect One Profil mit 4 Connect Absorberankern. Daher beinhalten unsere Montagekits ausreichend Zubehör für alle vier Elemente. Da die Befestigung per Schrauben von Wand zu Wand unterschiedlich ist, sind Diese nicht im Montagekit enthalten. Die Schrauben können jedoch im Shop unter Montagezubehör bestellt werden.

Was ist nach der Anlieferung ihrer Wandabsorber zu beachten?

Nach Anlieferung der verpackten Wandabsorber und des Zubehörs sollten die Pakete trocken, frostfrei und flach lagern. Bitte prüfen Sie vor Beginn der Arbeiten, ob die Wandabsorber beschädigt sind und ob das Zubehörmaterial vollständig vorhanden ist.

Der Einbau von Deckensegeln, Wandabsorbern und Akustikdecken ist erst nach Beendigung der Putz- und Estricharbeiten durchzuführen. Der Raum muss sich in einem trockenen Zustand befinden. Fenster und Türen müssen eingebaut sein, damit die entsprechende Luftfeuchtigkeit eine fachliche Verlegung zulässt. Als Kennwert gilt eine relative Luftfeuchtigkeit von <70% RH, bei einer Bezugstemperatur von 25°C.

Meistertipp – Wichtige Hinweise zur Montage von Wandabsorbern

Bei der Auswahl eines Deckensystems oder Schallschutzelementen muss stets auf die Temperaturbedingungen und die Luftfeuchtigkeit in den auszustattenden Räumen geachtet werden. Bitte berücksichtigen Sie hier die Informationsseite „Klimaeinfluss“. Vor Beginn der Montage sollten Sie die Bedienungsanleitung, die Produktinformationen, die Montageskizzen zur Hand haben und verstehen.

Montage mit Connect One Haken

Wir empfehlen vor Beginn der Bohrarbeiten sämtliche nötigen Befestigungspunkte an den Wänden mit Bleistift anzuzeichnen. Hierfür geeignet sind entsprechende Lasergeräte, Schnüre oder die Einmessung mit Gliedermaßstab. Beachten Sie bitte unbedingt vor dem Erstellen der Bohrlöcher die vorgegebene Bohrlochstärke und -tiefe. Stellen Sie sicher, dass keine Elektro-, Abwasser- und Wasserleitungen oder Stahlträger sich im Bereich des zu erstellenden Bohrlochs befinden, um Beschädigungen auszuschließen. Hier könnten Revisionszeichnungen und eventuell auch geeignete Sondierungsgeräte behilflich sein.

Die Montage erfolgt im Grundsatz wie bei den Connect One Profilen bzw. den Connect One Absorberankern. Die Montage mit den Connect Haken erfolgt durch das Anschrauben der One Haken an die Wand. Der Wandabsorber wird auf die Haken aufgeschoben und angedrückt. Ein Ausrichten kann mit der Wasserwaage oder dem Lasergerät erfolgen. Bitte beachten Sie die Montageskizze und das Montagevideo.

Montage mit Connect One Profil und Connect One Absorberanker

Rückseitig im Schallschutzelement den Connect One Absorberanker laut beigefügter Montageskizze händisch oder per Elektroschrauber bis zum Anschlag eindrehen. Die mitgelieferten Connect One Profile mit zugelassenen Dübeln für die verschiedenen Wandarten befestigen. Das Ausrichten der Schiene erfolgt in der Regel waagerecht. Für das Ausrichten ist hier eine Wasserwaage oder ein Lasergerät zu verwenden.

Nur Befestigungsmittel für die entsprechende Bauart verwenden. Kunststoffdübel sind nur für folgende Untergründe geeignet: Betonwände, Natursteine, Vollstein, Mauerziegel, Kalksandstein, Porenbeton (Gasbetonsteine), Vollgipsplatten. Für Gipskarton und Gipsfaserplatten sind spezielle Dübel im Zubehör bestellbar. Die Bohrlöcher sollte Sie senkrecht zur Oberfläche des Verankerungsgrundes bohren. Anschließend sind die Bohrlöcher stets vom Bohrmehl zu reinigen. Der Dübel soll bei dieser Montage formbündig mit der Baustoffoberfläche abschließen. Für Montage in Holzständerwerk oder Tafelbau sind geeignete Schrauben zu verwenden. Nach der Montage des Connect One Profils und dem Montieren des Absorberankers in den Wandabsorber können Sie Diesen in die vorhandene Profilschiene einfügen. Bitte beachten Sie die Montageskizze und das Montagevideo.

Allgemeine Hinweise zur Eigenmontage von Wandabsorbern

Generell empfehlen wir, die Installation unserer Akustikelemente durch unser Montageteam durchführen zu lassen. Durch die geschulten Mitarbeiter können innerhalb von kurzer Zeit sämtliche Akustikelemente montiert werden. Aus finanzieller Hinsicht lohnt es sich kaum, Schallschutzelemente selber zu montieren.

Wer sich jedoch für die Selbstmontage entscheidet, bitte die nachfolgenden Punkte beachten:

  • Wir haften nicht für nichttragfähige Untergründe, sowie für unsachgemäße Montage.
  • Bei Beschädigung der Kleinteile sind diese nicht mehr zu verwenden.
  • Durch unsachgemäße Montage können Gewährleistungsansprüche und Garantien vom Hersteller unwirksam werden.
  • Vor Ausführung der Arbeiten über die Arbeitssicherheitsvorschriften informieren und die persönliche Schutzausrüstung anlegen.
  • Sämtliche Arbeitsgeräte prüfen und auf die entsprechenden Zulassungen achten.
  • Kontrolle des Untergrundes und vor Verwendung von zugelassenen und für den Anwendungsbereich fachgerechte Montagebefestigungen, Abhängepunkte und Lage nach den entsprechenden Montageskizzen anbringen und montieren.
  • Bei der Montage mit Leitern, Tritten und Arbeitsbühnen auf die entsprechenden Vorschriften achten.

Haftungsausschluss

Der Besteller kann über die ihm in diesen Bestimmungen zugestandenen Ansprüche hinaus keine Ersatzansprüche, insbesondere keine Ansprüche auf Schadensersatz, auch nicht aus außervertraglicher Handlung oder sonstiger Rechte wegen etwaiger Nachteile, die mit der Montage zusammenhängen, gegen den Lieferer geltend machen, gleichgültig auf welchen Rechtsgrundlagen er sich beruft. Dieser Haftungsausschluss gilt auch bei grober Fahrlässigkeit. Der Ersatz von reinen Vermögensschäden d.h. von Montagefirmen oder Verschiebung der Fertigstellung oder entgangenem Gewinn, wird durch die allgemeinen Grundsätze von Treu und Glauben, etwa in den Fällen der Unverhältnismäßigkeit zwischen Höhe des Montagepreises und Schadenshöhe, begrenzt. Der Haftungsausschluss gilt ferner nicht in den Fällen, in denen nach Produkthaftungsgesetz bei Fehlern der Montage für Personenschäden oder Sachschäden an privat genutzten Gegenständen gehaftet wird. Er gilt auch nicht bei Fehlen von Eigenschaften, die ausdrücklich zugesichert sind, wenn die Zusicherung gerade bezweckt hat, den Besteller gegen Schäden, die nicht am montierten Gegenstand selbst entstanden sind, abzusichern.
